SHIXP为连接到开放/选择对等联盟的企业提供了通过Route Server进行对等互联的机会,基于我们的Route Server,联盟内各成员可以基于SHIXP定义的Community列表进行过滤。因此,联盟内各成员可以与Route Server进行对等互联,同时维护自己的路由策略。
Route Server为路由服务器,它的作用是反射EBGP路由。

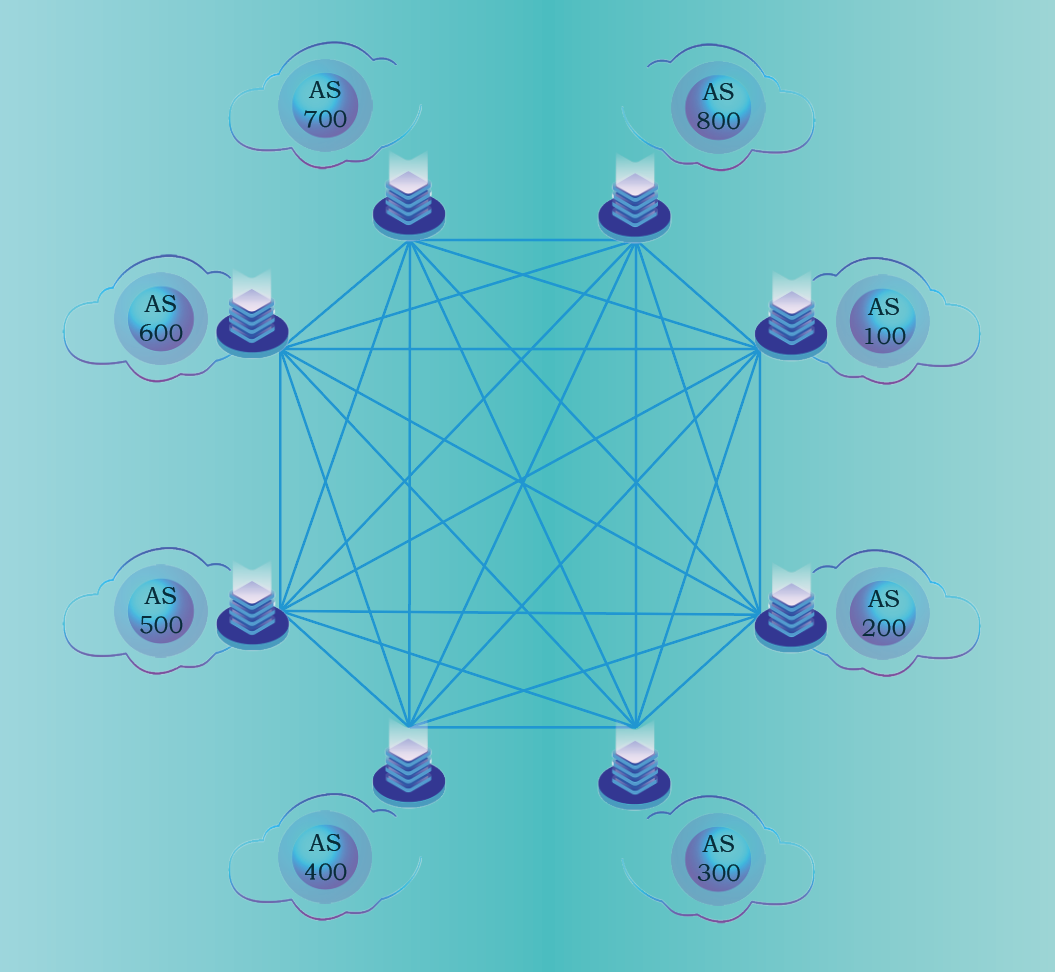

假设每家企业都想连接到其他企业,那么所建立的BGP会话的完整网络如下图所示。
正如自治系统中所需的IBGP全网络提出了伸缩放和管理方面的挑战一样,EBGP全网络亦是如此,原因如下:

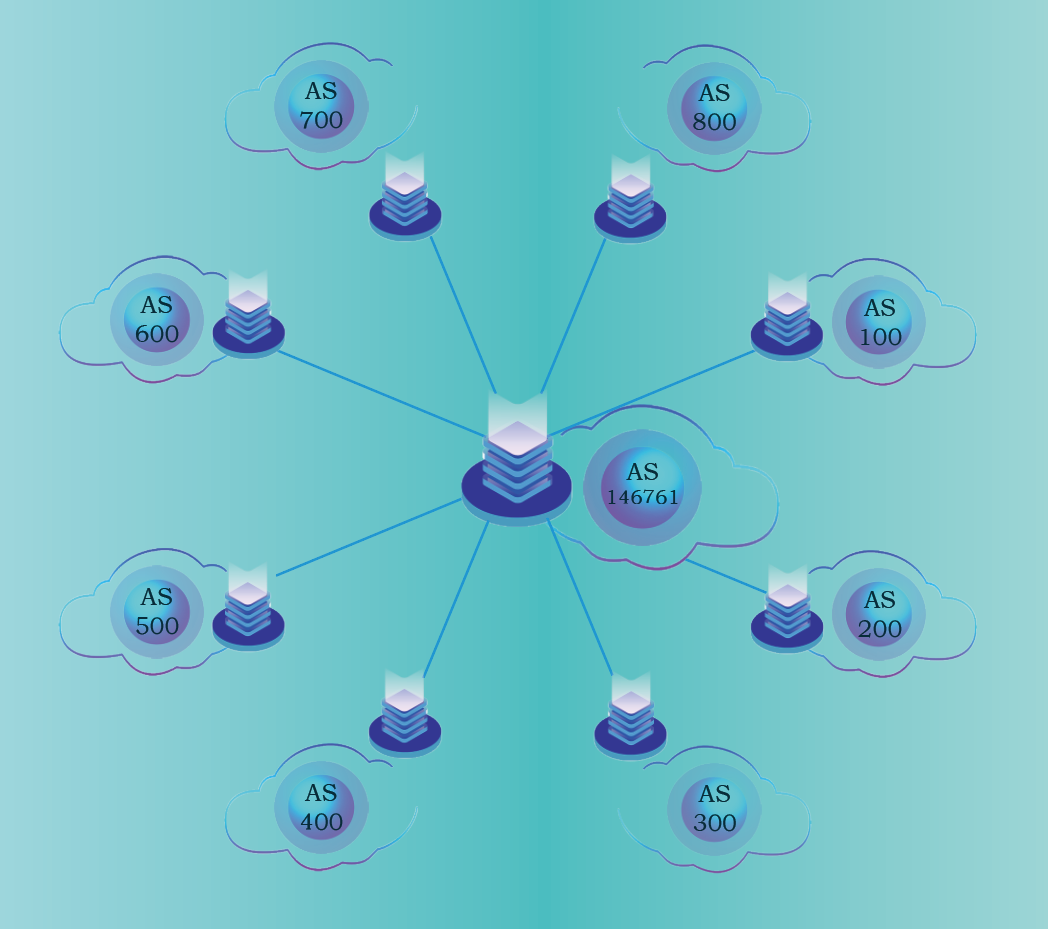

BGP Route Server简化了EBGP的全互连,如下图所示。
企业无需再与其他内容提供方单独维护BGP会话,而是只维护与SHIXP的Route Server的单一连接,就可以达到原先一一互联的效果,以便在SHIXP平台上到达尽可能多的网络。仅与Route Server建立对等体降低了每个边界路由器上的配置复杂性,同时也降低了边界路由器上的CPU和内存的需求,并且避免了个性化对等协议所产生的大部分操作开销。
Route Server向客户端发布的路由不修改AS-PATH、Next_hop、MED等路径属性,以便连接到SHIXP的企业似乎仍然是直接连接的。实际上,SHIXP的Route Server调解了这种对等关系,但这种关系在IXP之外是不可见的。
具体审核机制详见——“BGP安全”。
开放对等中Route Server的详细信息:
Route Server1 | Route Server2 | |
---|---|---|
ASN | 146761 | 146761 |
IPv4 | 103.183.26.1 | 103.183.26.2 |
IPv6 | 2400:5F60:0:8::1 | 2400:5F60:0:8::2 |
前缀列表的限制数量请参考下表:
已宣布前缀(x) | 系数(y) | 前缀限制(xy<z) |
---|---|---|
x>50 | 4 | 200 |
50<x<249 | 4 | 800 |
250<x<499 | 3 | 1500 |
500<x<999 | 3 | 3000 |
1000<x<1999 | 2 | 4000 |
2000<x<4999 | 1.5 | 7500 |
5000<x<7999 | 1.2 | 9600 |
BGP Community是SHIXP进行BGP交互的重要的路由策略,用以区分用户业务类型、用户接入节点等。SHIXP在收取用户路由时会打上已规划好的用户唯一标识的Community,具体内容如下表所示:分别为region属性,起源属性和黑洞。
Community | 含义 | 类别 |
---|---|---|
86:010 | 北京 | Region属性 |
86:020 | 广州 | Region属性 |
86:021 | 上海 | Region属性 |
86:0755 | 深圳 | Region属性 |
1:01 | 奇数汇总路由 | 奇偶路由 |
1:02 | 偶数汇总路由 | 奇偶路由 |
AS:区号 | 外部路由 | 起源属性 |
146761:1 | IDC | 起源属性 |
146761:2 | CDN | 起源属性 |
146761:3 | 调度地址 | 起源属性 |
3:10001 | XX1客户 | 起源属性 |
3:10002 | XX2客户 | 起源属性 |
3:10003 | XX3客户 | 起源属性 |
… | XXN客户 | 起源属性 |
3:XX客户 | XX客户 | 起源属性 |
14671:10 | 调优路由 | 起源属性 |
14671:20 | 禁止外发路由 | 起源属性 |
100:146761 | ISP | 起源属性 |
200:146761 | ICP | 起源属性 |
300:146761 | IDC | 起源属性 |
146761:146761 | 汇总路由 | 起源属性 |
4134:4134 | Transit默认路由 | 起源属性 |
65535:666 | 黑洞路由 |
所有接入开放对等联盟的用户可以获取到联盟中所有用户的Community列表,并可自行选择是否收取某用户的路由。
比如某上海用户的AS号为12345,并且该用户的类型为ICP,则SHIXP会为对应路由打上Community标签:86:021 12345:021 200:146761。
各厂家设备的BGP配置示例详见“BGP相关配置参考”。
